山東保溫砂漿起殼脫落的原因

1.片面追求保溫砂漿的干密度，配方中水泥比例過低，造成保溫層粘結(jié)強(qiáng)度過低，容易出現(xiàn)脫落現(xiàn)象。

2.勞務(wù)班組為了施工方便，在保溫砂漿現(xiàn)場攪拌時(shí)，憑借經(jīng)驗(yàn)隨意添加黃沙、水泥等材料，改變了砂漿配合比。

3.保溫砂漿在冬季施工（原則上溫度小于5℃不宜施工）。冬季施工全過程因?yàn)闇囟刃∮?℃，甚至為了趕工期，在0℃以下施工，“冰花”的產(chǎn)生全過程主要是因?yàn)樯皾{中暫未水化的游離子的水份在溫度小于冰點(diǎn)時(shí)突然之間結(jié)冰所產(chǎn)生的冰凌，而在砂漿表面層所留下的印跡，但在白天，因?yàn)闅鉁氐纳?，所產(chǎn)生的冰結(jié)構(gòu)又會(huì)逐漸融化，這種白晝間溫差的變化而引起的凍融循環(huán)既所謂的“凍融破壞”，結(jié)果即會(huì)導(dǎo)致砂漿面層出現(xiàn)裂縫?？展?，對(duì)外保溫的質(zhì)量都將是一個(gè)致命的傷害。

4、夏天施工過程中由于溫度較高或者受太陽直射的因素貴州抗裂保溫砂漿，保溫砂漿中的水分散失過快，使得保溫砂漿中的水泥無法完成水化過程，強(qiáng)度大大降低，表面甚至產(chǎn)生粉化現(xiàn)象，是造成保溫層脫落的原因之一。

5.防水膩?zhàn)邮┕ぞ植坎坏轿患笆┕げ灰?guī)范，保溫砂漿施工前未按照規(guī)范要求涂刷一道防水膩?zhàn)?，但個(gè)別地方未使用防水膩?zhàn)?，?dǎo)致粘結(jié)強(qiáng)度不足。防水膩?zhàn)硬馁|(zhì)與保溫砂漿材質(zhì)并不是一個(gè)產(chǎn)品系列；

6、陽角及窗四周未設(shè)置網(wǎng)格布，水泥砂漿找平層施工不規(guī)范不平整，造成保溫砂漿層厚度不均勻；

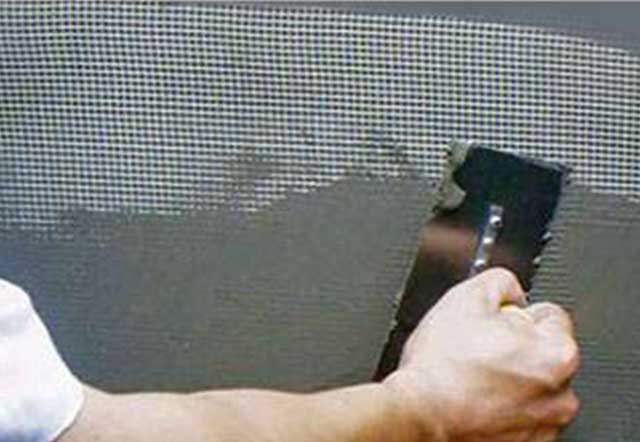

7、網(wǎng)格布之間搭接不規(guī)范；保溫砂漿層整體面積大，未設(shè)置分隔縫等。進(jìn)行施工時(shí)，有些項(xiàng)目人員只圖省事，把網(wǎng)格布敷設(shè)于保溫層表面，使用抗裂砂漿涂抹，找平之后就認(rèn)為可以

了。

處理方法：

1、我們?cè)谶x購材料時(shí)必須嚴(yán)格把關(guān)，一旦發(fā)現(xiàn)所用材料達(dá)不到設(shè)計(jì)要求，及時(shí)予以更換，防止出現(xiàn)嚴(yán)重的開裂問題。

2、源頭上控制材料質(zhì)量。奪取生產(chǎn)現(xiàn)場考察，發(fā)現(xiàn)問題立即停止生產(chǎn)。

3、外墻的表層處理，要用混凝土界面劑附著后再采用水泥凈漿保溫隔熱材料。

4、抗裂層厚度不符合要求。

5、網(wǎng)布與保溫層接觸緊密計(jì)要求。

6、保溫砂漿厚度過厚的必須分遍抹平，有的超厚部位要加上栓釘。
